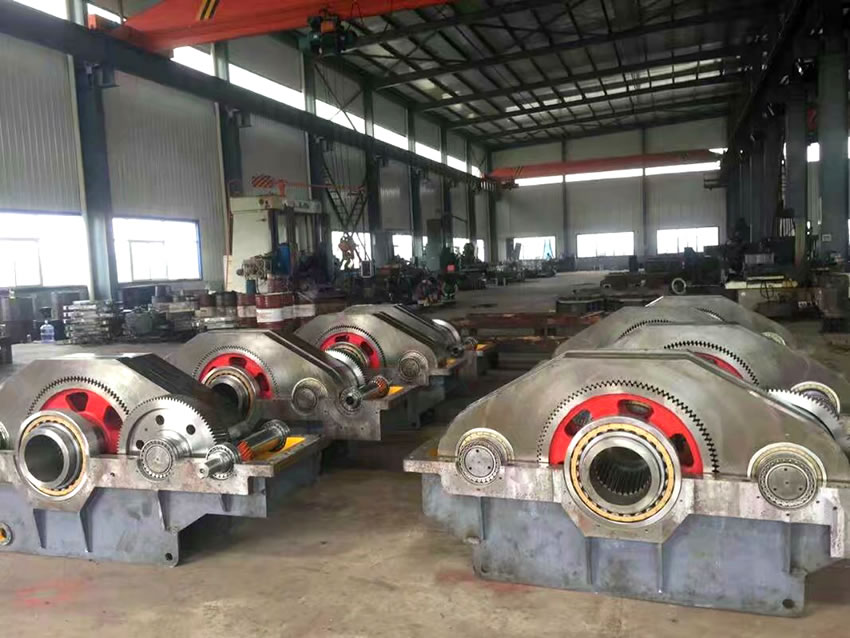

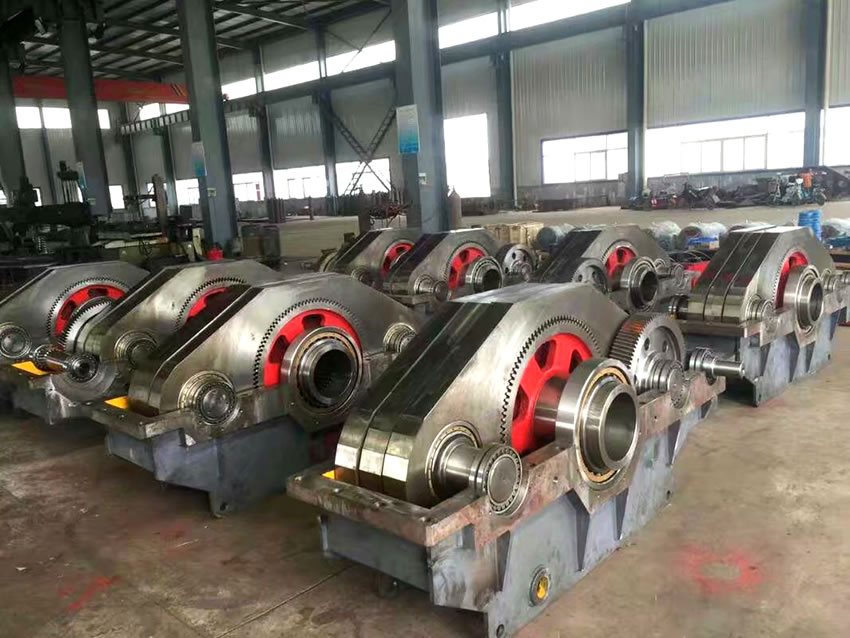

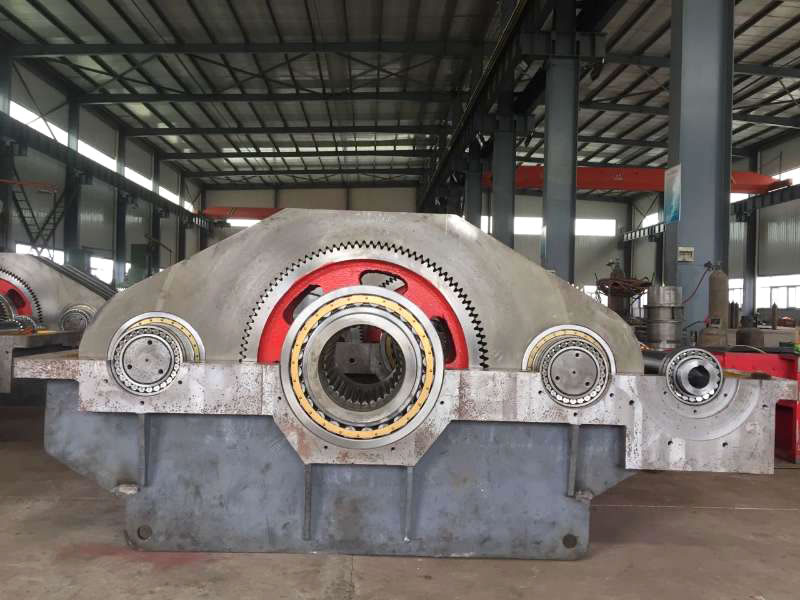

三環減速機的介紹

  三環減速機是一種傳動機械，是我國科研人員發明的一種新型少齒差內嚙合行星齒輪傳動裝置。在足夠大的載荷作用下，三環減速機實際接觸齒數會(huì )大于按重合度計算出的理論嚙合齒數，這些齒同時接觸并分擔載荷，從而提高了齒輪傳動的承載能力。他可以廣泛應用于礦山、冶金、石油、化工、橡塑、工程、起重運輸、輕工等眾多領域，一般可替代齒輪行星減速器、擺線針輪減速器、多級圓柱齒輪減速器和蝸桿減速器等使用。

工作原理

三環減速機由三片相同的內齒環板帶動一個外齒齒輪出，故稱為三環減速機，屬平行軸一動軸齒輪傳動減速器，齒輪嚙合運動屬于動軸輪系，具有少齒差行星傳動的特征，輸出與輸入軸間平行配置叉有平行軸圓柱齒輪減速器的特征。其基本型王要由一根便速軸，二根高速軸和三片傳動環板構成。各軸均平行配置，相同的兩根高速軸帶動三片傳動環板呈120。相位差作平面運動，傳動環板內圓與低速的外圓內接觸，通過齒與齒或針?shù)N與齒相嚙合形成大傳動比 各軸的軸端可以單獨或同時傳輸動力。

產品特點

環式傳動機構自成體系，按基本型的單級傳動，增加 速與低速軸的數量或變更其相互位置，構成若干派生型、單級傳動還可以串聯成多級傳動。該傳動裝 因采用簡單獨特的“平行軸一動軸”三環式傳動原理基本構件的運動和受力均衡又充分地運用了功率分 流和多齒內嚙合，具有以下特點：

1.承載能力強，使用壽命長:9一侶對齒同時進 入嚙合區，可承受過載27倍輸出轉矩達932KN.M。

2.傳動比大、分級密集:單級11--99，雙級達9801 級差約11倍。

3.運轉平穩:噪聲小于78dB振動幅值小于0.025MM。

4.結構緊湊、體積小，重量輕:比普通圓柱齒輪減速 小2/3。

5.裝拆與維修方便:平行軸，易損件少易更換。

6.適用性寬廣:可制制成臥式、立式、法蘭聯及結合 傳動等結構亦可為專用設備配置非標傳動具有多軸端?？晒┒嚯姍C同步傳動或帶動控制器件，裝配型式 及派生系列繁多。

產品說明

形式、結構特征、基本參數（規格、傳動比及輸出轉矩）

產品性能：

輸出扭矩范圍：0.12KN.m≤［T］≤932KN.m

減速比范圍：?jiǎn)渭墱p速之場合：［i］min＝9-12；［i］max＝90-120

雙級減速之場合：［i］max＝500-10000

三環減速機可制成臥式、立式及各種安裝方式與使用條件下的“派生形式”，可應用于所有動力設備需要減速的場合，特別適用于要求高安全系數的環境 。

三環減速機與相同承載能力的多極圓柱齒輪減速器比較；體積減小3/5，質量輕2/5。與相同體積的擺線針輪減速器比較承載能力提高50％，與相同功率的蝸桿減速器相比，效率提高40％－70％。
