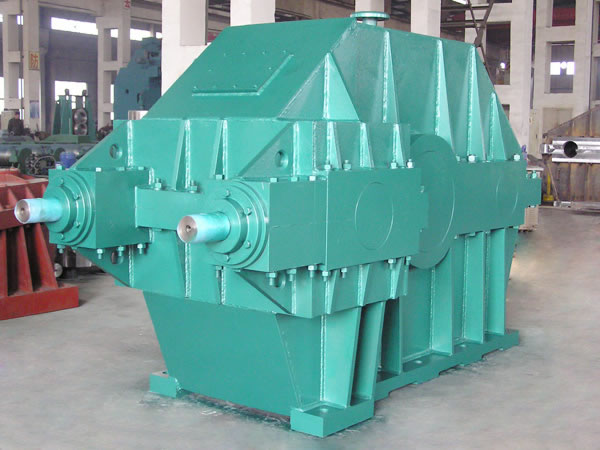

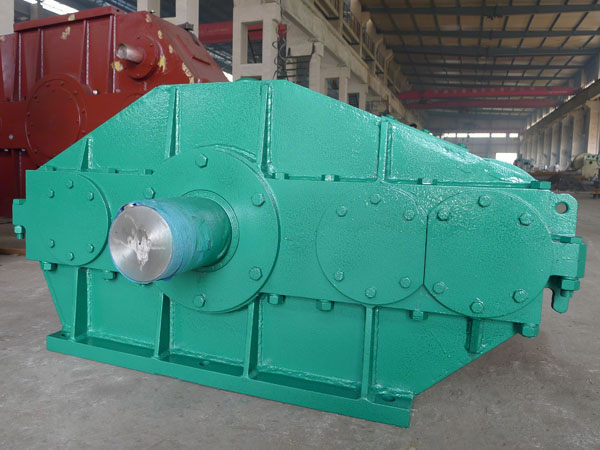

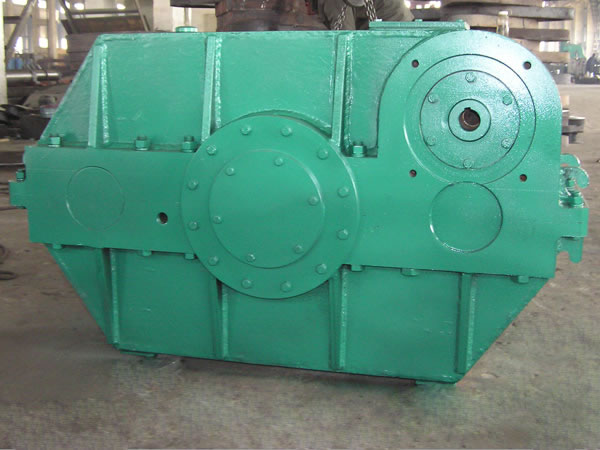

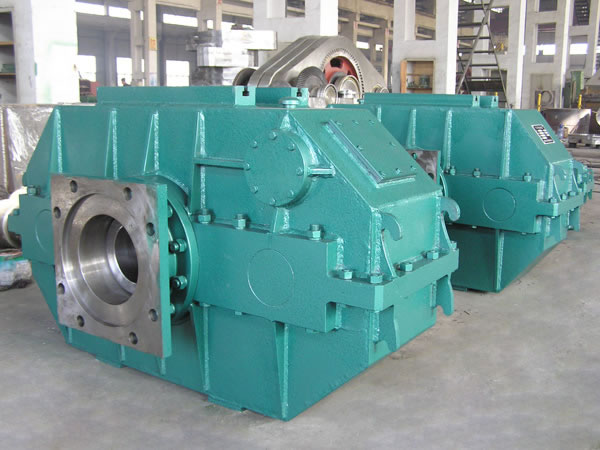

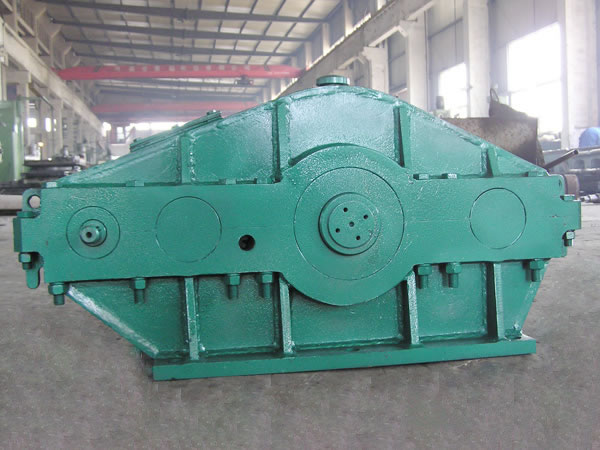

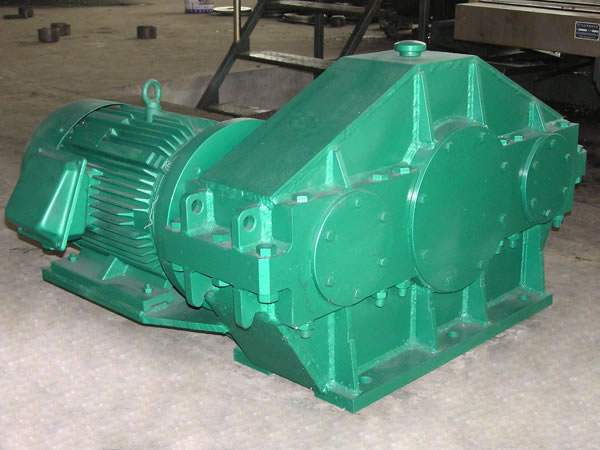

三環減速機

三環減速機是一種傳動機械,是我國科技人員發明的一種新型少齒差內嚙合行星齒輪傳動。在足夠大的載荷作用下,三環減速機實際接觸齒數會(huì )大于按重合度算出的理論嚙合齒數,這些齒對發生接觸并同時分擔載荷,從而提高了齒輪傳動的承載能力。

工作原理:

三環減速機傳動,采用行星齒輪內嚙合方式傳遞動力。根據火車頭采用的“四桿機構”的原理,同步旋轉二根曲軸,帶動相互平行的、嵌有內齒輪的三只環片,在空間作平面圓周運動,內齒輪都圍繞一只輸出軸齒輪旋轉,呈現“多層齒圈”圍繞一個中心輪、作行星式“流轉嚙合”的布局。

三環減速機由于采用三片相同的內齒環板帶動一個外齒齒輪輸出,故稱為三環減速機,屬平行軸一動軸齒輪傳動減速器,齒輪嚙合運動屬于動軸輪系,具有少齒差行星傳動特征,輸出與輸入軸間平行配置,又有平行軸圓柱齒輪減速器的特征。

產品詳情

三環減速機的介紹

  三環減速機是一種傳動機械,是我國科研人員發明的一種新型少齒差內嚙合行星齒輪傳動裝置。在足夠大的載荷作用下,三環減速機實際接觸齒數會(huì )大于按重合度計算出的理論嚙合齒數,這些齒同時接觸并分擔載荷,從而提高了齒輪傳動的承載能力。他可以廣泛應用于礦山、冶金、石油、化工、橡塑、工程、起重運輸、輕工等眾多領域,一般可替代齒輪行星減速器、擺線針輪減速器、多級圓柱齒輪減速器和蝸桿減速器等使用。


工作原理

三環減速機由三片相同的內齒環板帶動一個外齒齒輪出,故稱為三環減速機,屬平行軸一動軸齒輪傳動減速器,齒輪嚙合運動屬于動軸輪系,具有少齒差行星傳動的特征,輸出與輸入軸間平行配置叉有平行軸圓柱齒輪減速器的特征。其基本型王要由一根便速軸,二根高速軸和三片傳動環板構成。各軸均平行配置,相同的兩根高速軸帶動三片傳動環板呈120。相位差作平面運動,傳動環板內圓與低速的外圓內接觸,通過齒與齒或針?shù)N與齒相嚙合形成大傳動比 各軸的軸端可以單獨或同時傳輸動力。


產品特點

環式傳動機構自成體系,按基本型的單級傳動,增加 速與低速軸的數量或變更其相互位置,構成若干派生型、單級傳動還可以串聯成多級傳動。該傳動裝 因采用簡單獨特的“平行軸一動軸”三環式傳動原理基本構件的運動和受力均衡又充分地運用了功率分 流和多齒內嚙合,具有以下特點:

1.承載能力強,使用壽命長:9一侶對齒同時進 入嚙合區,可承受過載27倍輸出轉矩達932KN.M。

2.傳動比大、分級密集:單級11--99,雙級達9801 級差約11倍。

3.運轉平穩:噪聲小于78dB振動幅值小于0.025MM。

4.結構緊湊、體積小,重量輕:比普通圓柱齒輪減速 小2/3。

5.裝拆與維修方便:平行軸,易損件少易更換。

6.適用性寬廣:可制制成臥式、立式、法蘭聯及結合 傳動等結構亦可為專用設備配置非標傳動具有多軸端??晒┒嚯姍C同步傳動或帶動控制器件,裝配型式 及派生系列繁多。


產品說明

形式、結構特征、基本參數(規格、傳動比及輸出轉矩)


產品性能:

輸出扭矩范圍:0.12KN.m≤[T]≤932KN.m

減速比范圍:?jiǎn)渭墱p速之場合:[i]min=9-12;[i]max=90-120

雙級減速之場合:[i]max=500-10000

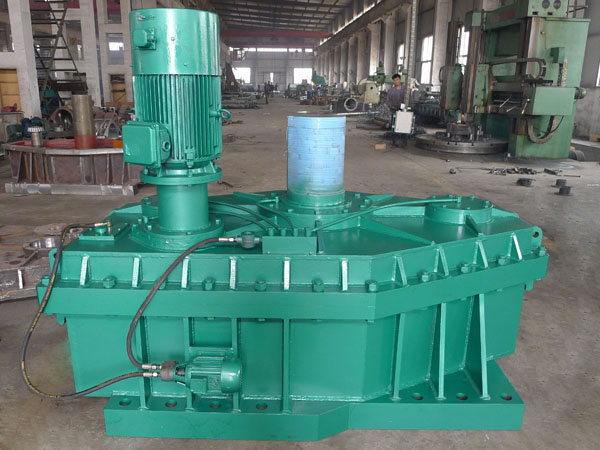

三環減速機可制成臥式、立式及各種安裝方式與使用條件下的“派生形式”,可應用于所有動力設備需要減速的場合,特別適用于要求高安全系數的環境 。

三環減速機與相同承載能力的多極圓柱齒輪減速器比較;體積減小3/5,質量輕2/5。與相同體積的擺線針輪減速器比較承載能力提高50%,與相同功率的蝸桿減速器相比,效率提高40%-70%。
